Acier inoxydable N08926, 1.4529 Super Austenitic
- Grade:
Cliquez pour envoyer un courriel Vendeur
Partager cette annonce

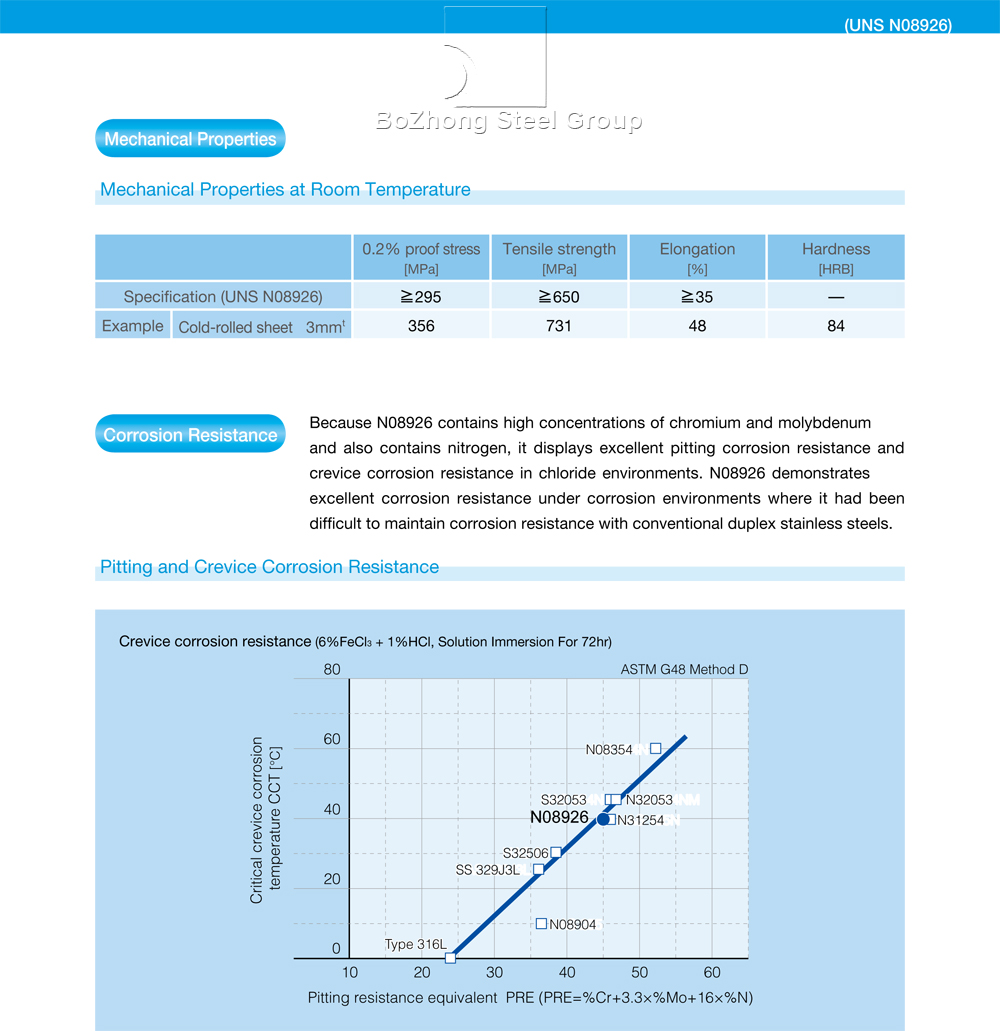

Spécification, Chemical & Performance mécanique
Alliages résistants à la corrosion

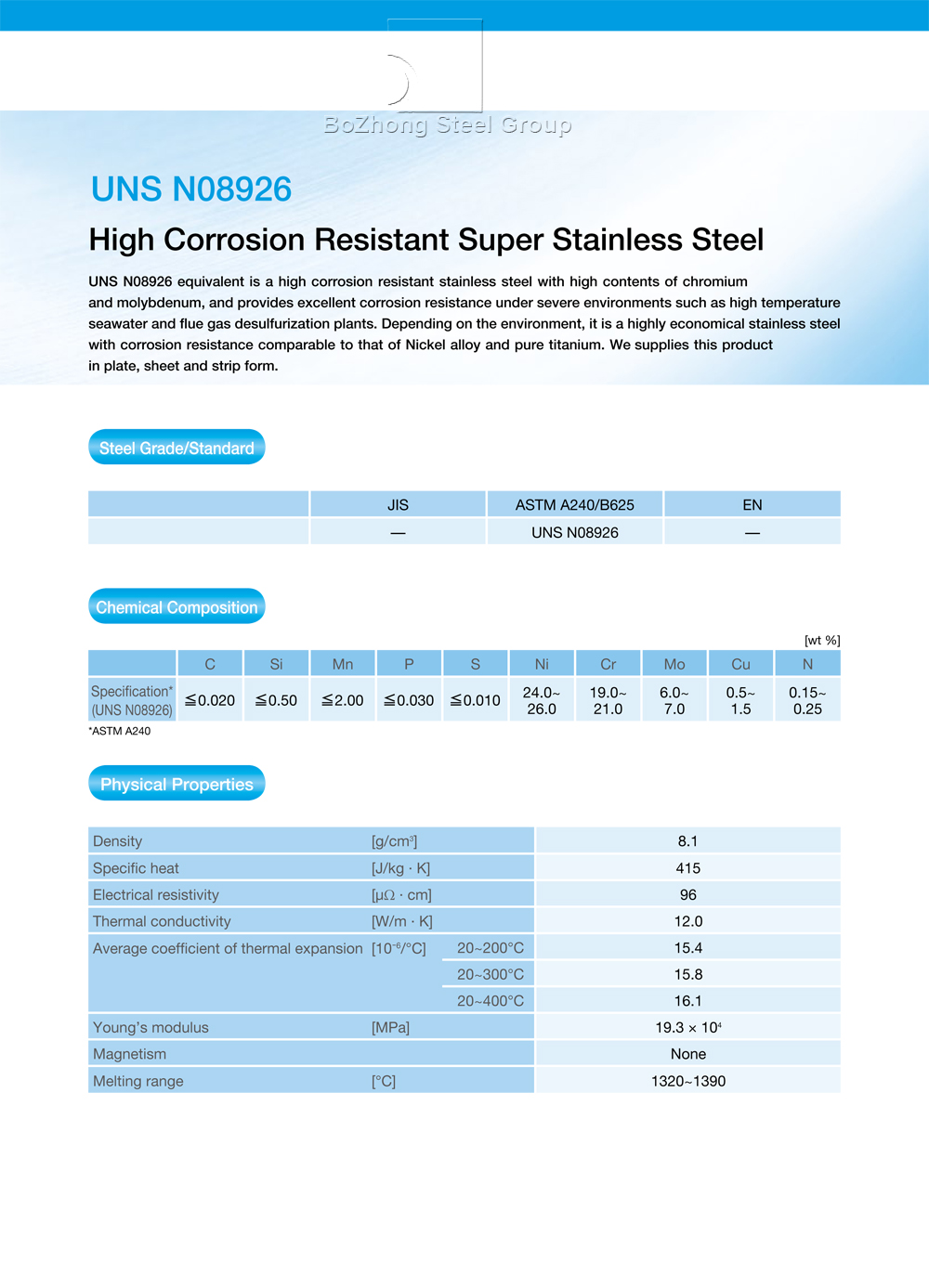

1.4529, UNS N08926 - Super Austenitic Stainless Steel
UNS N08926 equivalent, 1.4529, is a high corrosion resistant stainless steel with high contents of chromium and molybdenum, and provides excellent corrosion resistance under severe environments such as high temperature seawater and flue gas desulfurization plants. Depending on the environment, it is a highly economical stainless steel with corrosion resistance comparable to that of Nickel alloy and pure titanium. Shanghai Bozhong Steel supplies this product in plate, sheet, strip and pipe form.
If you need other form, tell us we could produce by your artwork.

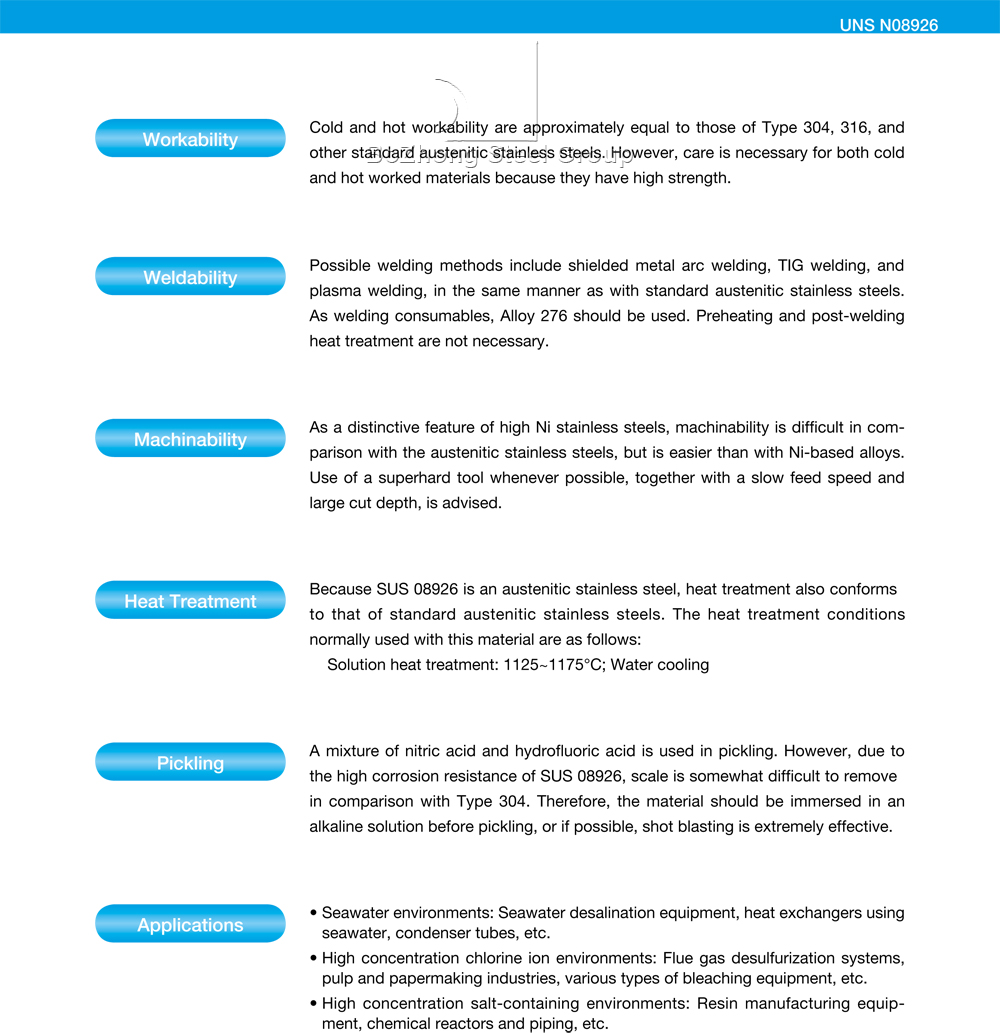

Manque de maniabilité
L'ouvrabilité à froid et à chaud est approximativement égale à celle des aciers inoxydables austénitiques de type 304, 316 et autres. Cependant, un soin est nécessaire pour les matériaux travaillés à froid et à chaud car ils ont une résistance élevée.
Soudabilité
Les méthodes de soudage possibles comprennent le soudage à l'arc sous blindage métallique, le soudage TIG et le soudage plasma, de la même manière qu'avec les aciers inoxydables austénitiques standard. En tant que consommables de soudage, l'alliage 276 doit être utilisé. Le préchauffage et le traitement thermique après soudage ne sont pas nécessaires.
Usinabilité
En tant que caractéristique distinctive des aciers inoxydables à haute teneur en Ni, l'usinabilité est difficile en comparaison avec les aciers inoxydables austénitiques, mais elle est plus facile qu'avec les alliages à base de Ni. Il est conseillé d'utiliser un outil ultra-dur dans la mesure du possible, ainsi qu'une vitesse d'avance lente et une grande profondeur de coupe.
Traitement thermique
Le N08926 étant un acier inoxydable austénitique, le traitement thermique est également conforme à celui des aciers inoxydables austénitiques standard. Les conditions de traitement thermique normalement utilisées avec ce matériau sont les suivantes:
- Traitement thermique de la solution: 1125 ~ 1175 ℃; Eau froide
Le marinage
Un mélange d'acide nitrique et d'acide fluorhydrique est utilisé dans le décapage. Cependant, en raison de la haute résistance à la corrosion du N08926, le tartre est quelque peu difficile à éliminer par rapport au type 304. Par conséquent, le matériau doit être immergé dans une solution alcaline avant le décapage, ou si possible, le grenaillage est extrêmement efficace.
Applications
- Environnements d'eau de mer: équipement de dessalement d'eau de mer, échangeurs de chaleur utilisant de l'eau de mer, tubes de condenseur, etc.
- Environnements d'ions chlore à haute concentration: systèmes de désulfuration des gaz de combustion, industries de la pâte et du papier, divers types d'équipements de blanchiment, etc.
- Environnements contenant du sel à haute concentration: équipement de fabrication de résine, réacteurs chimiques et tuyauterie, etc.
